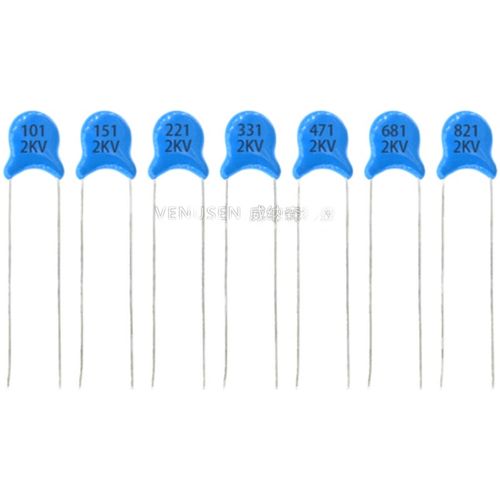

高压瓷片电容器2KV/3KV系列 27P至82PF直插元件详解

高压瓷片电容器在电子电路中扮演着重要角色，尤其是在需要耐受高电压、稳定容量和快速响应的场合。本文将围绕2KV和3KV耐压、容量范围27PF至82PF的直插式陶瓷电容器进行详细介绍，包括其命名含义、关键参数、典型应用、选型注意事项以及以“2KV30PF 50只”套装为例的使用建议。

一、型号命名与参数解读
以“2KV30PF 50只”为例：2KV代表额定直流耐压2000V；30PF代表标称容量30皮法；直插表示引脚为穿孔焊接形式；50只是包装数量。同系列其他容量如27P、33P、47P、56P、68P、82PF等，仅数字不同，均属于小容量高频高压电容。3KV型号耐压达3000V，更适合更高电压应力的场合。瓷片电容通常以三位数字加字母表示容量，例如30PF可写为300，但本产品描述直接使用PF单位，清晰易懂。

二、主要性能特点

1. 高耐压：2KV或3KV直流工作电压，可承受瞬时过压和脉冲冲击。
2. 小容量：27PF～82PF，适合高频耦合、振荡、滤波及高频旁路。
3. 低损耗：陶瓷介质损耗小，高频特性好，适用于射频与脉冲电路。
4. 温度稳定性：常见NPO/C0G材质， 温度系数±30ppm/℃，容量稳定性高；X7R等材质容量变化较大，需根据电路要求选择。
5. 直插结构：引脚间距通常为5mm或7.5mm，便于手工焊接和维修。

三、典型应用领域

1. 高压电源滤波与去耦：在开关电源、逆变器中吸收高频噪声和尖峰电压。
2. 行输出电路：老式CRT显示器、电视机的行逆程电容（如2KV/3KV小容量）。
3. 激光电源、X射线发生器等高压脉冲电路：作耦合、隔直或分压。
4. 射频功率放大器：用于匹配网络和旁路，降低高频损耗。
5. 电子镇流器与节能灯：高压谐振和启动电路。
6. 工业控制与电力电子：IGBT/MOSFET缓冲吸收电路。

四、选型与替换须知

1. 耐压优先：实际工作电压应低于额定耐压的50%～70%，留足余量；对于脉冲场合，需考虑峰值电压和dv/dt。
2. 容量精度：通常±5%、±10%或±20%，高频谐振回路建议选±5%的NPO/C0G。
3. 温度系数：NPO/C0G容量几乎不随温度变化；SL、X7R等适用于一般场合，但容量漂移较大。
4. 引脚间距与尺寸：确认PCB孔距，3KV产品体积通常大于2KV，占位需提前规划。
5. 替代原则：应急时可耐压更高、容量相近的电容替换，但高频电路应保持介质类型一致。

五、以“2KV30PF 50只”套装为例的使用建议
该套装包含50只2000V耐压、30pF直插瓷片电容，适合维修、样品制作和小批量生产。使用时建议：

• 用万用表或电容表抽检容量，防止运输损伤。
• 焊接时烙铁温度不宜过高（推荐350℃以下），焊接时间小于3秒，避免瓷体开裂。
• 安装前清洁引脚，必要时搪锡，确保良好焊接。
• 存放于干燥环境，避免受潮导致耐压下降。
• 由于数量较多，建议分类标记并防静电包装。

2KV/3KV系列27PF～82PF高压瓷片电容器是高压、高频电子设备中的常用元件。正确理解耐压、容量、温度特性和封装形式，并根据实际电路需求选型，可有效提升系统可靠性与安全性。对于需求量小的用户，2KV30PF 50只套装提供了高性价比的入门选择。
